CN209665728U_一种陶瓷天线罩成型模具有效

专利基本信息
申请号CN201821769775.5申请日2018-10-30
公开(公告)号CN209665728U公开(公告)日2019-11-22
申请公布号CN209665728U申请公布日2019-11-22
分类号B28B7/06(2006.01); H01Q1/42(2006.01)分类-
发明人石江; 韦其红; 王洪升; 苏通; 刘小俊; 栾强; 翟萍申请(专利权)人
代理机构北京志霖恒远知识产权代理事务所(普通合伙)代理人赵奕
地址255000 山东省淄博市张店区高新区裕民路128号
摘要本实用新型涉及一种陶瓷天线罩成型模具。包括刚性芯模、柔性外模及与柔性外模适配的柔性端盖,刚性芯模为带有环形底座的锥形体,柔性外模套设在刚性芯模上,与所述环形底座及锥形体下部外壁相贴合,形成容纳腔。创造性的提出采用内部芯模刚性材质,外部外模柔性材质,避免外部外模应力集中现象发生,通过其合理范围内的暂时形变使应力集中点分散,而且保证容纳腔内的成型粉料受力均匀,不变形。制备的大尺寸薄壁结构陶瓷天线罩直径>300mm,高度>500mm。不但致密度高、强度大,而且天线罩坯体头部不会出现开裂、分层等现象。

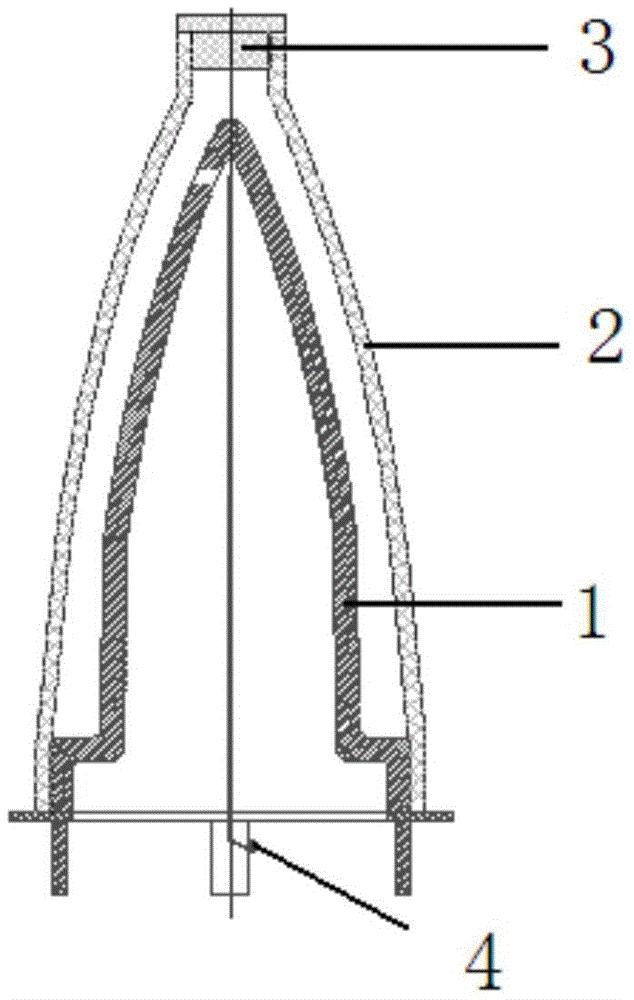

一种陶瓷天线罩成型模具
法律状态
序号法律状态公告日法律状态法律状态信息
12019-11-22授权 授权
权利要求

截止目前暂无权利要求信息
